Eksisterende hengebanelinjer og hengebaneprosjekter
av Olav Næss
Utgangspunktet for denne presentasjonen av banetyper er at det dreier seg om:
kollektivtransport i størrelsesområdet minibuss til tog – altså ikke private småkabiner
lettbaner som er lette nok til at de ikke trenger å rasere og blokkere en trassé på bakkenivået (og kan være lette fordi de ikke skal gå nede på bakken)
fortrinnsvis hengebaner, hvor vognene henger under skinnegangen (en bjelke) som da ikke blokkerer for vertikal transport av passasjerene fra og til bakkenivået. (Da kan man også benytte en innelukket skinnegang – som SIPEM-konstruksjonen)
Ingen av konstruksjonene som nevnes her, har heis i toget, men med tog av hengebanetypen burde det være mulig å ha en heis i midten av toget, slik at man ikke trenger hevede stasjonsbygg (med heis) på alle stoppestedene.
Aerobus
Beskrivelse. Bilder. Bane som nå bygges i Weihai, Kina.
Teknisk kommentar: Skinnegangen er bøyelig, og den er opphengt i et kabelspenn som deformeres betydelig når det belastes av et tog. Opphenget forutsetter da en bestemt kjørehastighet – bare 65 km/t. (Dette er forklart og illustrert i beskrivelsen.)
Det fjerde bildet i ovennevnte Bilder viser i bakgrunnen en skråkabelbro. Et slikt kabeloppheng, kombinert med en stiv bjelkeskinnegang, burde tillate langt større fart ved at deformeringen under togpassasje minimaliseres.
Wuppertaler Schwebebahn
Den 13,3 km lange Wuppertalbanen ble bygget i 1901. Et så gammelt anlegg er naturligvis teknisk sett gammeldags, men bildene av Monometro (neste eksempel) viser hvordan en moderne versjon av denne spesielle konstruksjonen (med hjulene oppå én skinne) kunne bli.
Togets fart kan bli 60 km/t, men med 20 stasjoner på 13,3 km, er det ikke aktuelt med mer enn omlag halv fart.
Denne banen ser man tydelig på Google Earth hvis man søker på Wuppertal. Der ser man f.eks. at avstanden mellom de banebærende tårnene er 30-35 meter, og Panoramiobilder viser bl.a. stasjonenes rike og varierte arkitektur. Video på YouTube
Her

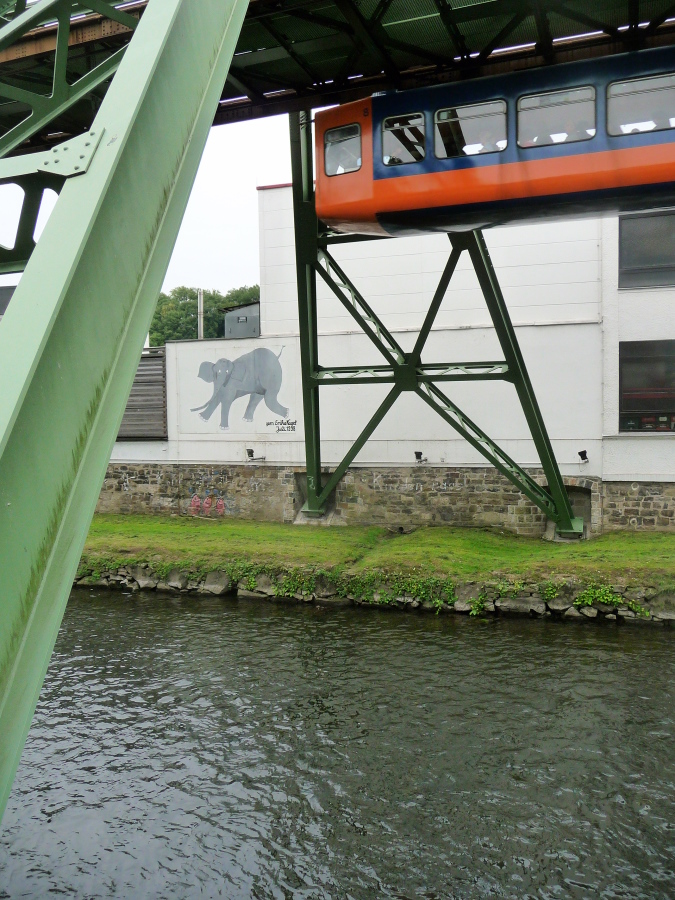

hoppet elefanten Tuffi
av toget i 1950.
Hun var en liten jente på bare 700 kg, og
likte seg ikke i menneskemassen.
Så hun braste ut gjennom et
vindu og landet i vannet, men fikk bare en rift i en fot.
Det ble
rettslig konkludert at banen ikke egnet seg for elefanttransport.
(Artikler
fra tyske aviser)
(De planlagte lyntogene synes å ha
seriøse ambisjoner i denne retning.)
Monometro
Dette er en konstruksjon som ikke er realisert, men er beskrevet her.
Skinnegangen er ikke beskyttet mot snø/is, men vil nok ikke bli mye benyttet av fugler, da den loddrette (avstivende) delen av kjørebjelken er over kjøresporflaten.
(Teknisk: Bjelkeprofilen er som en opp-ned T, hvor kjøresporflaten på bjelkens nedre del er krummet (konveks oppover), slik at hjulene finner dosering i svingene ved å forskyve seg litt sideveis.) Video: kort, lang.
Airtrain
Denne urealiserte konstruksjonen har samme bjelkekonstruksjon som Monometro, men drives av propellmotorer (elektriske vifter) som er montert på sidene av toget. Dermed blir togets bredde temmelig stor, noe som nok kan bli upraktisk i tettbygde strøk.
Futrex Project 21 Monobeam
En konstruksjon som ikke er realisert i full skala. Futrex.
Toget bæres på en uvanlig måte: Siden av toget holdes inn mot den ene siden av kjørebjelken. Dermed får man en dobbeltsporet bane med bare én bjelke. Men da blir totalkraften på hjulene endel større enn togets vekt, og man må bruke ganske små hjul. Fart: 70 mph, eller 112 km/t.
People Cargo Mover
En tysk konstruksjon (utestet). Liksom Futrex har denne togene på begge sider av en sentral bjelke, men farten skulle nå kunne bli 200 km/t.
Videopresentasjon. Teknisk beskrivelse på tysk.
Denne banen kan ved stasjonene ha sidespor som går rett ned til bakkenivået, men forøvrig burde disse togene kunne ha heis.
Skytrain
En konstruksjon som ikke er realisert. Hovedkvarteret i USA. Filial i England.
Chiba-banen
Den 15,2 km lange Chiba Urban Monorail er verdens lengste hengebane. Man finner den (ved østbredden av Tokyo-bukten) ved å søke etter Chiba i Google Earth, og man ser der at avstanden mellom de bjelkebærende stolpene er ca. 25-40 meter. Japanske hengebaner må gjøres kraftigere enn europeiske grunnet jordskjelvfaren. Panoramiobildene viser tydelig at stasjonenes arkitektur er monoton og maskinpreget sammenlignet med de tradisjonsrike Wuppertal-stasjonene.
Banen er en Safege-konstruksjon – bygd med teknologien japanerne kjøpte av det franske Safege-konsortiet.
Shonan-banen
Shonan Monorail er en 6,6 km lang bane av samme type som Chiba-banen, altså av Safege-typen.
Man finner den ved å søke etter Ofuna Monorail, Kamakura, Kanagawa i Google Earth, men det er dårlig med Panoramiobilder her.
SIPEM - Siemens People Mover System – er realisert som to baner i Tyskland:
SkyTrain
– en 2,5 km lang bane ved flyplassen i Düsseldorf. Den
forbinder flyplassen med den vanlige jernbanelinjen. Søk
etter Dusseldorf
i Google Earth.
Flyplassen er på nordsiden av byen, og banen på sørsiden
av flyplassen. Video
på YouTube.

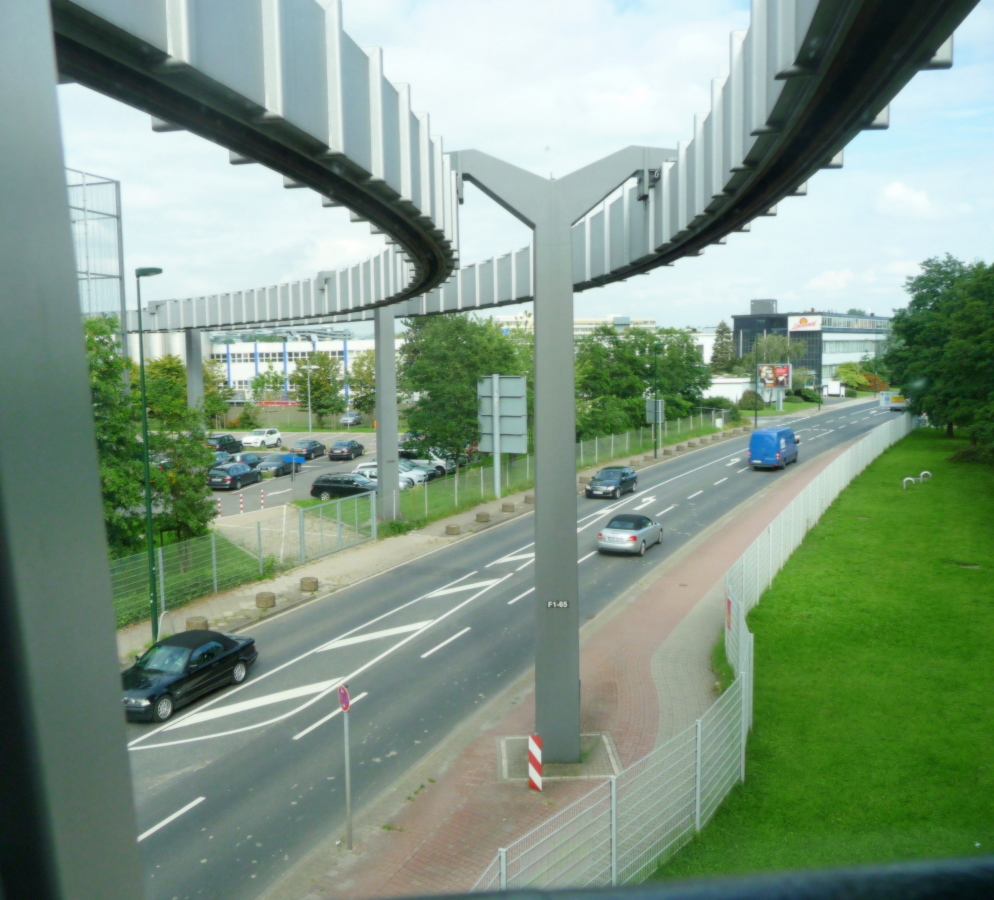

H-bahn
– en 3,6 km lang bane ved universitetsområdet i
Dortmund. Søk etter Dortmund
i Google
Earth, og gå til universitetsområdet i sørvest.
Video fra
banen, nedenfra.
Toppfarten er 65 km/t, og begge kjører ubemannet.
Flyway
Dette urealiserte konseptet, utarbeidet av svenske Swedetrack, er basert på privatiserte småvogner, og skulle da egentlig falle utenfor denne oversiktens ramme. Men siden det opereres med vogner for inntil 32 passasjerer, og med vognvekter på inntil 7 tonn (avhengig av valgt bjelkedimensjon), blir skinnegangbjelken (av den hule Safege-typen) velegnet for kollektivvogner (minibuss til tog), ihvertfall hvis togkonstruksjonen gir effektiv vektfordeling over en betydelig toglengde. I motsetning til konkurrerende konstruksjoner forutsetter Flyway ikke høye stasjonsbygg (med heis), men Flyway-vognene kan senkes ned til bakken. Dette er lovende, men at hele vognen går opp og ned ved hvert stoppested, blir nok ikke tilfredsstillende for bussdrift.
Swedetrack-nettstedet er temmelig unikt grunnet den store mengden informasjon som presenteres – både teknisk og transport/miljø-filosofisk. Her er ikke bedriftens tenkere fortrengt av forretningsfolk som bare vil vise en elegant fasade, noe som er vanlig for konkurrerende virksomheter.
Alternativet til hengebanen: Alweg-banen
Det kan kanskje være av interesse å sammenligne med den vanligere Alweg-typen, som har toget oppå skinnegangen. Da kan toget ikke ha heis, men må bruke høye stasjonsbygninger. Et par kjente seriøse eksempler:
Osaka Monorail – 21,2 km lang. Søk etter Kadoma-shi monorail station, Osaka i Google Earth. Få Panoramiobilder.
Sydney Monorail – 3,6 km lang. Søk etter Pyrmont bridge, Sydney i Google Earth. Mange Panoramiobilder. Video på YouTube.
